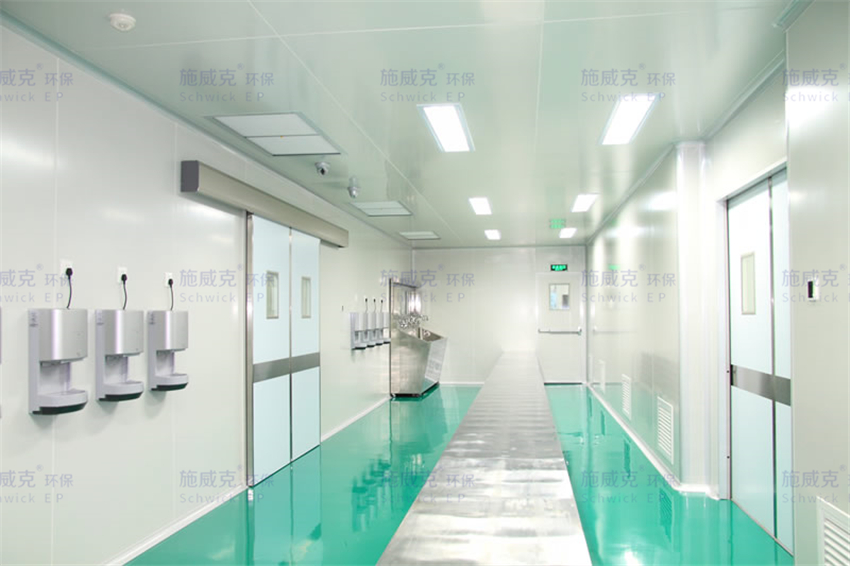

东南大学洁净实验室改造工程

客户介绍本项目为实验室改造工程设计,建设方为东南大学,建筑面积约500平方米,属于改建工程。本项目层高5.0米,梁底标高4.3米。本施工图设计内容包括该工程的空调,通风,自动控制及防排烟系统的设计。项...

业务电话:0512-82863518

详情

客户介绍

本项目为实验室改造工程设计,建设方为东南大学,建筑面积约500平方米,属于改建工程。本项目层高5.0米,梁底标高4.3米。

本施工图设计内容包括该工程的空调,通风,自动控制及防排烟系统的设计。

项目概况

项目名称:东南大学洁净实验室改造工程

项目规模:500

  度:万级

项目地址:江苏南京

室外计算参数

1. 夏季:空调干球温度33.7℃,空调湿球温度27.5℃,通风温度31.2℃,室外平均风速2.2m/s

2. 冬季:空调干球温度6.0℃,相对湿度72%,通风温度14.9℃,室外平均风速2.8m/s。供暖计算干球温度9.2℃。

室内设计参数

洁净区室内新风量不小于40m3/h 人,非洁净区室内新风量不小于30m3/h 人。

洁净度级别见系统原理图。

空调冷热源系统设计

1. 本实验室洁净区夏季空调总冷量为40.5 kW,空调夏季集中冷源为设于屋面的模块化风冷冷热水机组(俩实验区共用),供回水温度为7/12℃,空调夏季再热采用电加热方式;普通实验室、会议室等辅助区夏季空调方式采用分体式空调器(壁挂式或者立柜式),室外机放置在室外外墙壁挂。

2. 本实验室洁净区冬季空调总热量为11.1 kW,空调冬季集中热源为设于屋面的模块化风冷冷热水机组(俩实验区共用),热水供回水温度为45/40℃,冬季不足的热量由电加热补充;普通实验室、会议室等辅助区冬季制热方式采用分体式空调器(壁挂式或者立柜式),室外机放置在室外外墙壁挂。

空调水系统设计

1. 空调水系统为一次泵变流量双管制系统,组合式空调机组回水管上设置电动两通阀。

2. 空调冷热水系统采用膨胀水箱补水定压,由膨胀水箱浮球液位计高低水位信号控制补水泵启停,膨胀水箱放置在屋面最高处。

空调风系统设计

1. 系统划分及系统形式

1.1本工程净化区共设置1套空调系统 ,净化空调系统JK-E为正压系统,采用一次回风系统形式,服务区域为万级洁净间。空调系统的空气处理机组吊装在该层走道吊顶上方内。排风机组JP-E吊装在该层走道吊顶上方内。

1.2普通实验室、会议室等辅助区冬季制热方式采用分体式空调器.

2. 气流组织

洁净区采用高效过滤器上送风,顶回风。

3. 全空气空调系统空气处理机组采用组合式空气处理机组,内侧壁板采用镀锌钢板,外侧壁板采用彩钢板。

联锁、节能及自控系统

1. 本工程内的空调通风系统的划分充分考虑了各生产区使用时间、参数要求的不同特点,使得系统运行时无多余得能量浪费。

2. 本工程内的空调系统夏季和冬季采用不同的室内设计参数,以利节能。

3. 根据业主对本工程的使用要求及为更多的节省能源,本设计设有与本工程级别相适应的空调通风自动控制系统。

4. 本工程的空调自动控制系统采用直接数字控制系统(DDC系统),由中央电脑等终端设备加上若干现场控制分站和传感器、执行器等组成。控制系统的软件功能应包括:最优化启停、PID控制、时间通道、设备台数控制、动态图形显示、各控制点状态显示、报警及打印、能耗统计、各分站的联络及通讯等功能。

5. 本工程内的净化空调通风系统的风机采用高效率的产品。

6. 空气处理机组的风机、电动水阀及气动新风阀应进行电气连锁。启动顺序为:水阀——电动新风阀及风机,停车时顺序相反。

7. 空气处理机组根据回风温度的实测值调节冷热水供水电动两通阀,对室内温度进行控制。

8. 分体式空调器的控制由设备供应商进行深化设计。

9. 所有设备均能就地启停。同时,除少数就地使用的风机(或通风器)、分体空调外,大部分设备也能在自控室中通过中央电脑进行远距离启停。

10. 有关DDC控制系统的具体要求(包括设备的技术性能,控制功能及控制参数,管理功能等)应待业主确定供货厂商后,由业主、设计单位和厂商三方共同协商而定。

设计依据

民用建筑供暖通风与空气调节设计规范    GB50736-2012

电子工业洁净厂房设计规范        GB50472-2008

洁净厂房设计规范            GB50073-2013

高效空气过滤器            GB/T 6165-2008

通风与空调工程施工质量验收规范    GB 50243-2002

通风与空调工程施工规范        GB 50738-2011

洁净室施工及验收规范        GB 50591-2010

建筑设计防火规范            GB50016-2014

业主对本工程的使用要求及业主与设计院的有关协商纪要;
